USB 3.1编辑

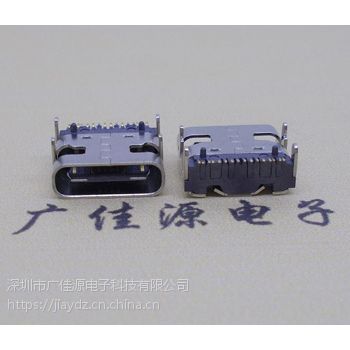

版上USB3.1 type-c母座四脚插板DIP+SMT后贴母头.USB 3.1是***的USB规范，该规范由英特尔等大公司发起。数据传输速度提升可至速度10Gbps。与USB 3.0技术相比，新USB技术使用一个更高效的数据编码系统，并提供一倍以上的有效数据吞吐率。它完全向下兼容现有的USB连接器与线缆。

USB3.1兼容现有的USB 3.0软件堆栈和设备协议、5Gbps的集线器与设备、USB 2.0产品。

中文名

通用串行总线 技术规范3.1

外文名

SuperSpeed USB 10 Gbps

传输速率

10Gbps（1GB/s）

供电电压

5V/12V/20V

供电电流yy

1.***/2A/3A/***

接口引脚数

9(Type-A/Type-B)/12（Type-C)

目录1特性??简介??规范制定历程??介面规范??传输速率与编码标准??电力供应规范??影音传输标准2对手机的四大提升3支持的操作系统

1特性编辑简介

USB 3.1是***的USB规范，该规范由英特尔等大公司发起。与现有的USB技术相比，新USB技术使用一个更高效的数据编码系统，并提供一倍以上的有效数据吞吐率(USB IF协会)。它完全向下兼容现有的USB连接器与线缆。

USB3.1 LOGO

USB3.1兼容现有的USB3.0软件堆栈和设备协议、5Gbps的集线器与设备、USB 2.0产品。

拥有Thunderbolt技术的英特尔也欢迎USB3.1标准的成形。

USB 3.1包含了USB 3.0的大部分特性[1] 。

USB 3.1作为下一代的USB传输规格，通常被称为“SuperSpeed+”，将在未来替代USB 3.0。[2] 规范制定历程

2013年12月11日USB 3.0推出之后，SuperSpeed带来了5Gbps高速传输效能，附加提供5V/0.9A电源。随着传输速率的要求提高，加上也希望能提升供电能力，2013年1月6日USB IF协会（USB Implementers Forum）正式宣布要推出新的USB 3.0加强版(即USB 3.1)。2013年8月31日宣布正式开始研发SuperSpeed 10Gbps，2013年12月3日USB 3.0 PromoterGroup正式宣布USB 3.1诞生。到了2015年6月份Computex Taipei 2014，ASMedia***家正式展示原生USB 3.1晶片，实现SuperSpeed+，也就是SuperSpeed 10Gbps速率。[3] 介面规范

usb 3.1有三种连接介面，分别为Type-A（Standard-A）、Type-B（Micro-B）以及Type-C

Type-A（左）与 Type-C（右）

标准的Type-A是目前应用***的介面方式，Micro-B则主要应用于智能手机和平板电脑等设备，而新定义的Type-C主要面向更轻薄、更纤细的设备。

Type-C大幅缩小了实体外型，更适合用于短小轻薄的手持式装置上，Type-C将取代Micro-AB型连接器（支援USB装置直接对传，不需要有主控系统介入），也将取代一般Micro-USB连接器，Type-C仿Apple Lightning连接器，正反均可正常连接使用，较现有Micro-USB更理想，Micro-USB虽有防止反接的防呆机制，但正反均可接的好处，胜过防止反接，

Micro-B（反面）摸黑状况上都可顺利完成接线。[3] 另外，Type-C还有增进的电磁干扰与RFI mitigation特性。

Type-C引脚定义传输速率与编码标准

因应各种装置的高速应用，USB的频宽从1.0版本（1.5Mbps）、1.1版本（12Mbps）、2.0版本（480Mbps）到3.0版本（5Gbps），速度已经有很大的进步了，而面对将来的需求，新的USB 3.1介面将把频宽再翻倍，提升至10Gbps，同时值得注意的是，编码率也再度提升。

USB 3.0为8b10b编码，也就是每传送10bit资料中，只有8bit是真实的资料，剩馀的2bit是做为检查码，因此整个频宽会有高达20%（2/10）的损耗，而新的USB 3.1则是使用128b/132b编码，在132bit的资料中，只需使用4bit做为检查码，传输损耗率大幅下降为3%（4/132），所以USB 3.1不单只是提升频宽而已，连传输效率也增进不少。另外，相较於Thunderbolt，USB 3.1和Thunderbolt1已同样拥有10Gbps的速度，而Thunderbolt 2虽然提供20Gbps，但只是把原本的Thunderbolt 1中两条独立的10Gbps合并，变成单向传输20Gbps，而非双向，而此看来，只要USB 3.1装置正式问市後，频宽速度和应用广度上仍相当具有优势。

　　[4] 电力供应规范

相比USB 2.0的5V/0.***，USB 3.0提供了5V/0.9A电源。但人们任然希望更强的供电能力，于是USB 3.1(SuperSpeed+)将供电的允许标准提高到了20V/***，供电100W。

电力供应规范- USB Power Delivery（USB PD），设计上兼容现有的USB 2.0和USB 3.0线材和连接器，新的USB 3.1 Type-C连接器也通用。USB PD支持更高的电压和电流，以满足不同的应用装置，同时也相容现有的USB Battery Charging 1.2充电规格。USB PD为埠对埠的架构，USB和电力沟通讯号分开，电力的供应是透过主机端和装置端的VBus通讯协定来沟通，如果装置支持，则可依组态（Profiles）的电压和电流，提供更高的瓦数供应。USB PD依装置不同分成5个组态（Profiles），皆需要使用新的可侦测线材，才能提供大於1.***或5V的电力。组态1针对手机，为5V/2A（10W），基本的电力输出，已比USB 3.0的5V/0.9A（4.5W）还多； 组态2为5V/2A或12V/1.***（18W），可为平板和笔电充电；组态3为5V/2A或12V/3A（可提供较大的笔电36W的电力）；组态4为为20V/3A（60W），但***Micro-A/B连接器，组态5为为20V/***（100W）的电力供应，***TYPE-A/B连接器。USB 3.1供电的提升，以及支持充电的应用将会让USB 3.1有望大一统手机、平板、电脑传输介面。[4]

影音传输标准

USB 3.1新增USB A/V影音传输。使用USB来传输画面其实有很大的便利性，除了USB介面本身就相当广泛外，还能省去一条电源线，直接以USB供电，例如ASUS MB168B+ 15.6吋可携式显示器，就是以一条USB 3.0来连接显示，不过它最多只支持到Full HD等级。新的USB AV 3.1提供9.8Gbps频宽，支持4096 x 2304 @ 30FPS的4K显示画面，4K显示的规格已和HDMI1.4一样，同时USB AV也支援HDCP影像加密技术，搭配更大的电力供应，较大尺寸的显示器可望也能藉由USB AV 3.1来显示4K解析度。另外，现有的装置和显示器可透过USB AV转接器，以USB线来传送影音。USB AV若能加以普及，势必能为生活带来很多便利性，USB线也可能取代其它显示介面，成为最实用的影音传输线材。[4]

各影音传输标准对比（来源：Intel）

2对手机的四大提升编辑

让手机更快充电

由于供电标准提升至20V/***、100W功率，USB 3.1能够***提升设备的充电速度，同时还能为笔记本、投影仪甚至是电视等更高功率的设备供电，这也是为什么苹果的全新MacBook只需要内置一个USB Type C，便可实现供电、传输需求。

更高的数据传输速度

由于USB 3.1支持高达10Gbps的传输速率，将***提升手机的传输速度，这对于手机发展是十分有利的。比如，越来越多的手机开始支持4K视频拍摄，视频文件更加庞大，更快的数据传输速度是必要的。

支持显示输出

目前，HDMI是电视、显示器产品所普遍采用的接口标准，虽然拥有迷你版本，但并没有手机专门内置该接口，因为会导致成本上升、体积增加。而由于USB 3.1支持显示输出，所以更适合作为移动设备的输出接口，尤其是可逆的Type-C。

通用性

显然，一个万能的通用接口，是手机、平板等小型设备所需要的，能够***提升设备的连接性。而从目前来看，USB 3.1中的Type-C最有可能成为未来的连接标准，提供数据传输、外设连接、显示输出等一体化的连接方案。[5]
